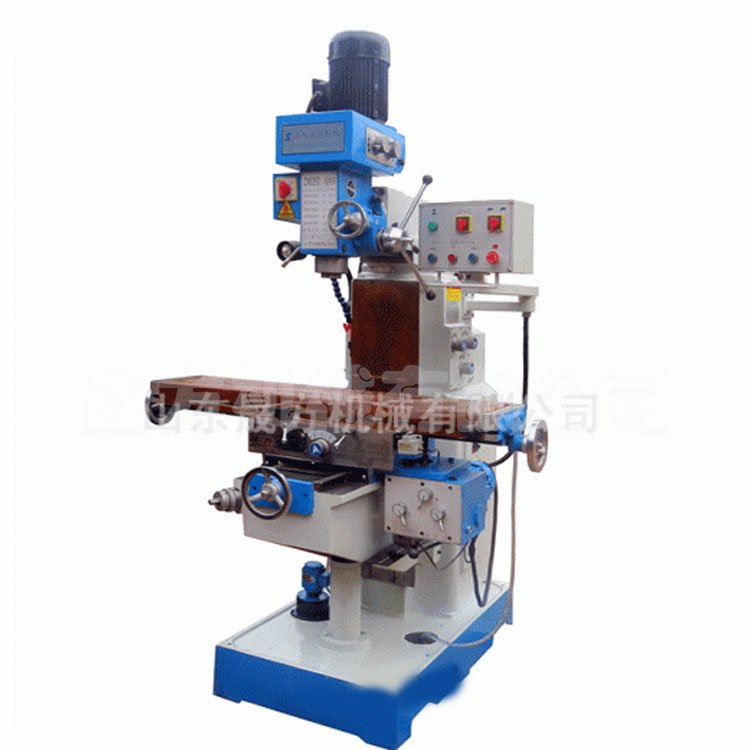

ZX6350D立卧两用多功能铣床

本机床为方形箱体的多功能钻铣床,立铣及卧铣均为齿轮传动,扭矩传递好,加工效率高装有机械进给器,可实现工作台纵向自动进给,减少了劳动强度,提高了加工精度和表面光洁度.床身导轨淬火处理,有良好的耐磨能力.铣头安装于滑臂前端,可前后移动,不仅能在垂直平面内左右回转45度，又可在床身上回转360度，具有良好的加工万向性。

　　ZX6350多功能钻铣床系列有以下特点；
　　1.具有钻、铣、镗、磨、攻丝等多种切削功能机床。
　　2.可实现立、卧铣两种加工功能。
　　3.工作台导轨副超音频淬火后磨削，精度更高。
　　4.立式主轴套筒具有手动和微动两种进给。
　　5.工作台X Y、Z三方向可选择机动进给工作台分三种机动进给方式：A型为三向；C型为单向；D型为两向。

项目	ZX6350A	ZX6350C	ZX6350D
钻孔最大直径mm	50	50	50
端铣最大宽度mm	100	100	100
立铣床最大直径mm	32	25	25
最大攻丝直径	M16	M16	M16
主轴中心至工作台距离mm	90-390	110-530	60-480
主轴转速范围r/min	（8级）115-1750（立）  （12级）40-1300（卧）	115-1750(立)  40-1300(卧)	(立)115-1750  (卧)40-1300
主轴行程mm	120	120	120
工作台尺寸mm	1200×280	1200×280	1200×280
工作台行程mm	600×320×300	700×260	700×300×430
主传动电动机功率kW	(立)YD100L-8/40.85/1.5 (卧)Y100L1-4 2.2	(立)YD100L-8/4 0.85/1.5 (卧)Y100L1-4 2.2	(立)YD100L-8/4 0.85/1.5 (卧)Y100L1-4 2.2
机床净重/毛重kg	1550	1270	1360
外形尺寸mm	1680×1480×2150	1350×1285×2300	1400×1400×2250
