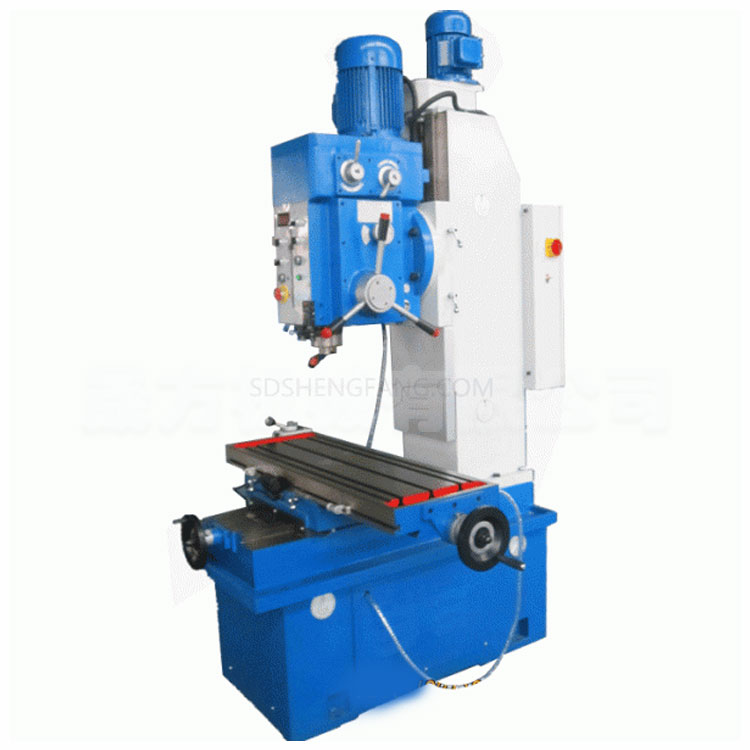

ZX7150立式钻铣床
1:主轴电磁离合器进给,并有钻深数显
2：加大行程,跨距,工作台面
3：加强型主轴,可配置卸刀装置
4：配置工作台X向无极调速进给，可选配X,Y,Z三坐标数显
5：导轨面及主要传动件采用集中润滑
6：主轴箱可回转正负45度
7：主轴箱电动升降
8：装置冷却及防护
9：带有PIC控制的电气柜主要电气元件采用进口元件
标配附件： 主轴接杆 拉杆 钻夹头 斜铁 呆口扳手 内六角扳手
|
型号 |
Model |
ZX7150A钻铣床 |
|
最大攻丝直径 |
Tapping the largest diameter |
45mm |
|
最大钻孔直径 |
Maximum drilling diameter |
50mm |
|
最大端铣直径 |
Maximum milling diameter |
125mm |
|
主轴中心至立柱的距离 |
Distance of spindle center to column |
360mm |
|
主轴端面至工作台面距离 |
Spindle nose to table distance |
180mm —600mm |
|
主轴最大行程 |
Spindle travel |
200mm |
|
主轴锥孔 |
Spindle taper hole |
MT4 |
|
主轴箱升降行程 |
Spindle box lift travel |
420mm |
|
主轴箱升降速度 |
Vertical speed of the spindle box |
1250mm/min |
|
主轴箱最大回转角度 |
Maximum turning angle of the spindle box |
正负45度 |
|
主轴钻速范围 |
Spindle drilling speed range |
38-1730r/min |
|
主轴转速级数 |
Number of spindle speeds |
12 |
|
主轴自动进给速度 |
Spindle automatic feed rate |
0.1,0.2,0.3mm/r |
|
主轴自动进给级数 |
Spindle automatic feed to the series |
3级 |
|
工作台X向进给级数 |
Workbench X to the feed series |
无级 |
|
工作台X向进给量范围 |
Workbench X to the feed range |
4-480mm/min |
|
工作台X向快速移动速度 |
Workbench X to the fast-moving speed |
640mm/min |
|
工作台面积 |
Table area |
350*1000mm |
|
工作台X/Y向行程 |
Workbench X / Y to travel |
500*350mm |
|
工作台T型槽尺寸 |
T-slot table size |
3-14*100mm |
|
主电机功率 |
Power of main motor |
2.2,2.8KW(双速) |
|
升价电机功率 |
Motor power of the price rise |
0.75kw |
|
冷却泵电机功率 |
Cooling pump motor power |
0.09kw |
|
工作台走刀器参数 |
Workbench tool path parameters |
220v，20nm |
|
机床重量 |
Weight of machine |
1300kg |
|
机床最大轮廓尺寸 |
Maximum outline size of the machine |
1550*1580*2210mm |
